保險絲在LED燈珠上的應用

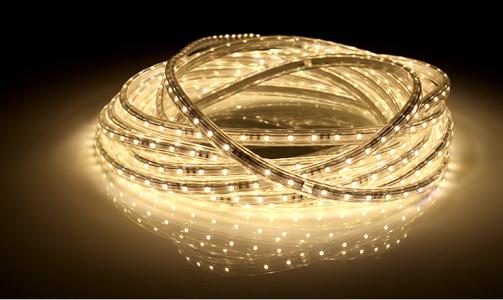

LED燈珠往往會由于在使用中的各種原因而造成電流增大，如果不采取保護措施，這種增大的電流超過一定的時間和幅度后LED燈珠就會損壞。現在很多電路過載保護使用的都是保險絲，但是LED燈珠的電路及其不穩定，很容易燒毀，那么保險絲還能不能應用在LED燈珠上？
一、首先分析LED燈珠損壞的原因，通常是以下這幾個原因?qū)е?br />
①供電電壓的突然升高。
②燈具內的溫度過高。
③電路短路。
④在裝配的時候沒有做好防靜電的工作，使LED燈珠的內部已經被靜電所傷害。盡管施加的是正常電壓和電流值，也是極易造成LED燈珠的損壞。
⑤電路的電壓電流不穩定。
二、如何對LED燈珠的電路進行保護?
答：現在很多電路都是用保險絲來做電路的過載保護，但是一次性保險絲不適用LED燈產品中，因?yàn)長ED燈珠的電路與其他產品的電路有很大差別。LED燈珠電路過載是，過載保護元件立即讓LED燈珠電路斷開，在電路正常后又能夠自動恢復供電，不影響LED工作，而且電路還不能太復雜、體積不能太大，成本還要低，這樣采用一次性保險絲就很難實現。
三、想要解決LED燈珠電路過載問題，可以從以下兩個方案入手

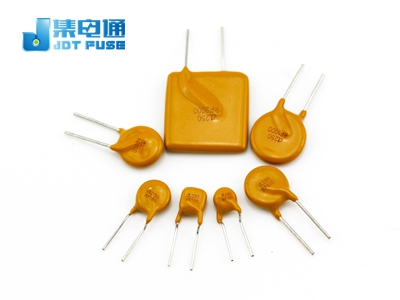

1、選擇自恢復保險絲
①分路保護。一般LED燈是分成很多串接支路。我們可以在每個支路的前面加一支PTC組件分別進行保護。這種方式的好處是精確性高，保護的可靠性好。
②總體保護。在所有光珠的前面加接一支PTC組件，對整燈進行保護。這種方式的好處是簡單，不占體積。對于民用產品來說，這種保護在實際使用中的結果還是令人滿意的。
2、使用瞬態電壓抑制二極管(簡稱TVS)
瞬態電壓抑制二極管是一種二極管形式的高效能保護器件。當它的兩極受到反向瞬態高能量沖擊時，能以10的負12次方秒極短時間的速度，使自己兩極間的高阻立即降低為低阻，吸收高達數千瓦的浪涌功率，把兩極間的電壓箝位在一個預定的電壓值，有效的保護了電子線路中的精密元器件。瞬態電壓抑制二極管具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差一致性好、箝位電壓較易控制、無損壞極限、體積小等優點。
但是在實際使用中發現要尋找滿足要求電壓值的TVS器件很不容易，LED燈珠的損壞主要是因?yàn)殡娏鬟^(guò)大使芯片內部過熱造成的，TVS只能探測過電壓不能探測過電流。所以LED燈珠的電路最好還是使用自恢復保險絲來做過載保護是最穩妥的辦法。
