貼片自恢復保險絲焊錫作業標準
集電通貼片自恢復保險絲分有ASMD0402系列，ASMD0603系列，ASMD0805系列，ASMD1206系列，ASMD1210系列，ASMD1812系列，ASMD2016/2018系列，ASMD2920系列。

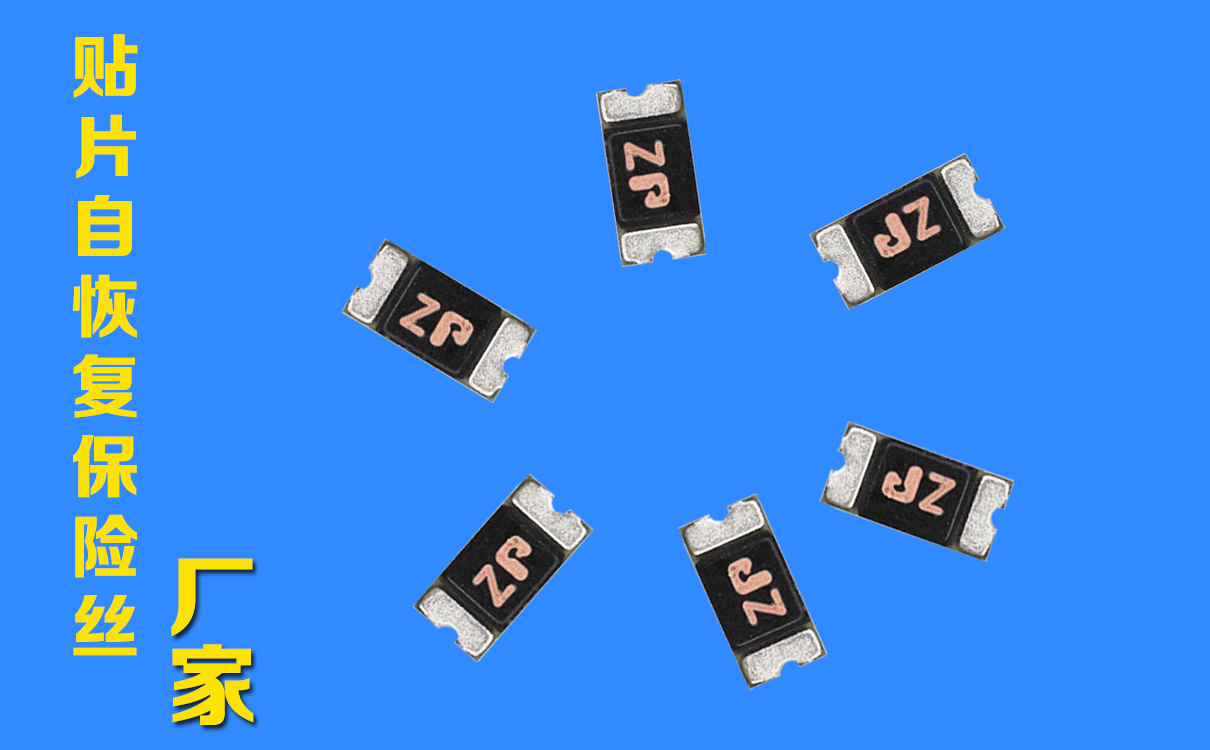

（ASMD1206-005貼片自恢復保險絲產品圖）
ASMD0402系列電流范圍為0.1A~0.5A，最大電壓為6V，最大電流為40A，應用的相對比較少。ASMD0603系列電流范圍為0.01A~1A，最大電流為20A/40A，最大電壓為6V~24V，由于其體積很小，被廣泛運用于設計緊湊的線路板中進行過流保護。ASMD0805系列電流范圍為0.05A~1.5A，最大電流為40A/100A，最大電壓能做到6V~24V，該系列運用的會比較多。ASMD1206系列電流范圍為0.05A~3.5A的大電流范圍，該系列的最大電流為100A ,最大電壓范圍為6V~60V，該系列會被很多工程師做為選型的重點封裝尺寸，因為其廣泛的電流范圍以及適中的封裝體積，很受工程師們的青睞。ASMD1210系列電流范圍為0.05A~2.6A，最大電流為100A ，最大電壓范圍為6A~60V。ASMD1812系列電流范圍為0.1A~4A，最大電流為1A，最大電壓范圍為6V~60V，該系列尺寸相對于ASMD1206系列來說會稍微大一點點，也是工程師們選型時常用的封裝系列。ASMD2016系列和ASMD2018系列，其實兩個系列電流范圍一樣：0.3A~2A，最大電流都為100A ，最大電壓范圍均為10V~60V，這兩個系列在市面上相對比較少用。ASMD2920系列電流范圍為0.3A~7A，最大電流為40A/100A，最大電壓范圍為6V~60V，由于其能做到7A的大電流，所以在額定電流比較大的板子回路中，都會優先選擇此系列的保險絲，此系列的保險絲體積應該算是貼片自恢復保險絲裝種相對大一些的，如果采用手工焊的話會比較容易。
以上幾個系列的貼片自恢復保險絲不管是什么封裝尺寸，多大的電流保險絲，他們的焊接作業標準其實是一樣的，下面我們一下來詳細了解以上幾個系列貼片自恢復保險絲焊錫作業標準是怎么樣的。
貼片自恢復保險絲可以采用兩種焊錫方式，一種是波峰焊，另外一種是回流焊。波峰焊焊錫要求：無鉛焊錫平均溫升速率（TsMAX to Tp）最高為3℃/秒，預熱時間及溫度要求：最低溫度Tsmin為150℃，最高溫度Tsmax為200℃，預熱時間為60-180秒。在特定的溫度217℃時保持時間為60-150秒。峰值溫度不能大于260℃，降溫要求為不能超多6℃/s，從室溫25℃到達峰值溫度的時間不能超過8分鐘。保險絲存儲條件為0℃~35℃，濕度≤70%RH存儲環境。
（波峰焊示意圖）
深圳集電通工程師推薦的回流焊方法：紅外光譜，氣相爐，熱空氣爐中，氮氣環境，無鉛焊接。推薦刷錫厚度最大值為0.25mm。集電通品牌貼片自恢復保險絲可以使用行業標準的方法溶劑清洗。值得注意的是1：所有的溫度是在焊接時，在產品上所測量出來的；2：如果回流溫度超過推薦參數要求，產品可能無法滿足性能要求。
貼片自恢復保險絲焊錫之后如何判定是否合格？當焊錫高度達到保險絲本體的50%是為合格，示意圖如下：
（ASMD1206-005貼片自恢復保險絲產品圖）
