PTC原理是什么PTC工作原理
前面我們介紹過了PPTC的簡介以及工作原理，那么PTC和PPTC是否一樣呢？它的動作原理又是什么？下面，小編帶領大家一起剖析PTC的動作原理。（相關閱讀：廠銷PPTC全系列250V耐壓插件自恢復保險絲A250）
PTC百科釋義：即Positive Temperature Coefficient 的英文字頭縮寫，意思是正的溫度系數，反之泛指正溫度系數的半導體材料或元器件；若其阻值隨著環境溫度的升高而升高；相對應的有NTC，則是Negative Temperature Coefficient的英文字頭縮寫，意思是負的溫度系數，泛指負溫度系數的半導體材料或元器件；若其阻值隨著環境溫度的升高而下降。
PTC熱敏電阻的種類非常多，按照材料劃分可以分為：陶瓷PTC（簡稱CPTC）和高分子PTC（簡稱PPTC）。所以在這里我們可以看出PPTC是PTC的一種，高分子PTC常規也叫做自恢復保險絲。

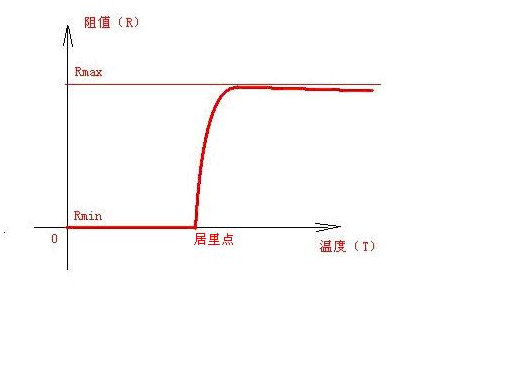

PTC熱敏電阻是典型的具有溫度敏感特性的電阻元器件，其內部的溫度超過一定的值（居里溫度）時, 它的電阻值隨著溫度的升高呈階躍性的增高。典型的RT（阻值溫度）曲線如圖所示：
因為這一類型的PTC具有瞬間變化的特點，所以常常用在電器類產品的過流保護。我從公式焦耳定律Q=Q = I^2*R*t得知，導體產生的熱量和流過導體電流I的平方成正比，即一旦電流增加，熱量Q將急劇增加。
正常工作是，因為工作電流IH比較小的原因，PTC電流產生的熱量不足以達到距離點，所以PTC一直呈現為出廠值零功率電阻Rmin，通常數值非常?。ň唧w數據，根據PTC系列的不同而不同），相當于一個開關的閉合狀態；當流過PTC的電流為正常工作電流Ih的2倍時，PTC內部熱量會聚集直到達到居里點，此時，PTC阻值立刻跳到最大值Rmax，相當于一個開關斷開，當開關真正斷開，其阻值為∞，通常Rmax/Rmin的比值，至少大于 10^4倍。
當內部的熱量散發冷卻以后，又會自動恢復到初始阻值Rmin。所以，PTC在很多時候會被叫做自恢復保險絲、自復位過流保護器等等。
以上就是小編為大家整理的PTC動作原理，如果還有什么不理解的可以咨詢我司在線業務員或者在聯系我們頁面給小編留言，我們會在第一時間內給您答復。（推薦閱讀：怎么樣才使保險絲能承受多次瞬間脈沖的沖擊）
