氣體放電管二級和三級有什么區別
網名為“漂泊的心”的網友發來郵件問道：氣體放電管的二級和三極有什么區別？在用途和性能上差異大嘛？今天小編帶領大家一起來看看它們的差異吧。
深圳市集電通實業有限公司回答道：氣體放電管是一種間隙式防雷保護元件。它的放電電極一般分為兩級或者三極，我們一般叫二級氣體放電管和三級氣體放電管。它們的具體性能主要取決于環境參數.如氣體的種類、壓力以及污染程度。（相關閱讀：7.5*11.5mm三級防雷管10KA陶瓷氣體放電管JTA37H系列）

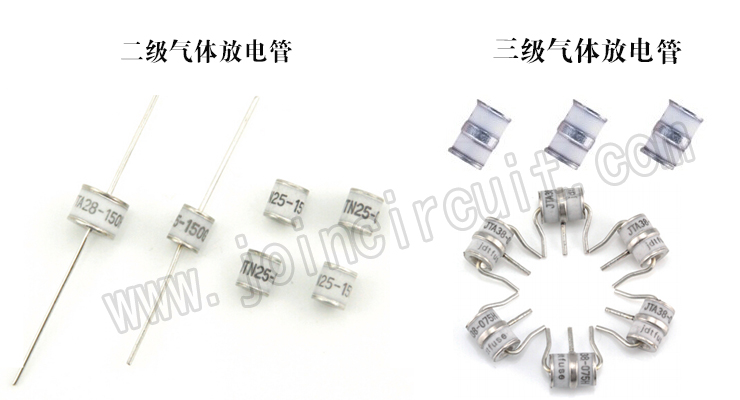

從外觀上來說：有帶引線和不帶引線兩種。二級氣體放電管不帶引線和三級氣體放電管不帶引線的差別很明顯，三級放電管中間有一個很明顯的分界線，二級沒有；同樣的，帶引線的差別也很明顯。二級帶引線放電管有兩根引線，三級放電管有三根引線。
氣體放電管
從極性上來說：二級放電管沒有什么極性，隨便裝，可差模可共模；三極放電管有一個腳是PE，是共模型式的，一極為接地極，三點保護線路連a/b線和地線，通過將浪涌電壓導入地下而起到保護作用。
差模又稱串模,指的是兩根線之間的信號差值，差模信號特點是大小相等，方向相反的信號，在電路中是有回流的，如果說兩根線上存在差模信號，那么信號是以X軸對稱；而共模噪聲又稱對地噪聲,指的是兩根線分別對地的噪聲，共模信號特點是大小相等，方向相同，共模信號在電路中沒有回流，以分布電容共同作用于大地，信號相位相同。通俗一點，兩根導線上的差模信號矢量和為零，共模的矢量和增強。
從防浪涌特性上來說：防共模浪涌的話，一個三端的GDT效果比兩個兩端的GDT效果要好。主要是因為三端的氣體放電管內部是通的，氣體無論被上端或者下端激活，另外一端也能很快導通，防止共模轉差模，一般要求兩極動作時間不能相差超過200ns。
從極性擊穿上來說：多級的只要一個極擊穿，剩下的電極哪怕沒有達到擊穿電壓也會因氣體放電產生的等離子體而導通。所以，基于這個特性，對于具有接大地回路的設備，在進行多端口保護時當然三極甚至五極的更好。兩極的往往用于抑制線間壓差。
以上就是深圳市集電通實業有限公司為這位“漂泊的心”的網友朋友所作出的解答，如果有同樣疑問的朋友或者關于保險絲的其它問題，歡迎來郵件問問題或者在聯系我們頁面給小編留言，我們會在第一時間給您答案。(推薦閱讀：10KA三級防雷管帶引腳6*8.5mm系列氣體放電管JTA36H)
