電阻式保險絲的構造,電阻式保險絲的組成
電阻式保險絲是因為外觀形狀類似電阻而得名。它的部分產品是用色環標識來區分電流大小的，也有人稱之為PICO畢高保險絲。電阻式保險絲主要是由熔體部分、電極部分、支架部分等三部分組成。下面小編給大家簡單講解下這三部分的組成。
熔體部分：它是電阻式保險絲的核心部分，主要是在熔斷時候起到切斷電流的作用，同一類型和規格的保險絲熔體，它們的材質要相同，幾寸大小要相同而且電阻值盡可能小切要一致，最重要的是要保證熔斷特性一致。（相關閱讀：251系列電阻式快斷保險絲）
電極部分：電阻式保險絲的電極一般有另個，它是連接熔體和電路的重要部件，所以它必須要有良好的導電性能，不應該產生明顯的安裝接觸電阻。

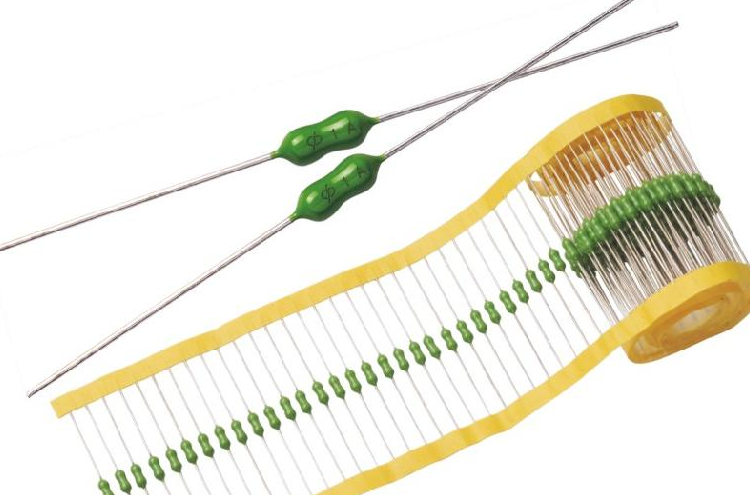

電阻式保險絲
支架部分：電阻式保險絲的熔體一般都是纖細柔軟的，支架的作用就是講熔體固定并且使這三個部分稱為一個比較剛性的整體，這樣就比較便于安裝和使用，因此它必須有良好的機械強度、絕緣性、耐熱性和阻燃性等等，在使用中不應該產生斷裂、變形、燃燒、以及短路等現象。
一般的電力電路和一些大功率設備使用的保險絲不僅僅有一般保險絲的三個部分組成，同時還有滅弧裝置。因為這類型的保險絲所保護的電路不僅工作電流大而且當熔體發生熔斷時電壓也高，很容易出現熔體已融化甚至汽化，但是電流并未切斷的現象，這主要是因為熔斷的一瞬間在電壓和電流的作用下，保險絲的兩電極間出現拉弧現象。這個滅弧裝置必須有很強的絕緣性與很好的導熱性，且呈負電性。石英砂就是常用的滅弧材料。
以上就是電阻式保險絲的構造相關信息，還有更多不懂的或者有興趣的話題歡迎大家給小編留言，我們會在第一時間給您回復。（推薦閱讀：貼片一次性SMD快/慢斷保險絲0603）
