測試儀為什么需要保險絲?測試儀相關知識
在生活中，一般家庭都會備用一個測試儀，以備測量各種電器數據，稍微懂點電路知識的家庭會自行在家中研究，而測試儀的內部構造在使用時候大家也是知之甚少，今天，小編給大家簡單講講測試儀的相關知識，以及測試儀內部電路結構。

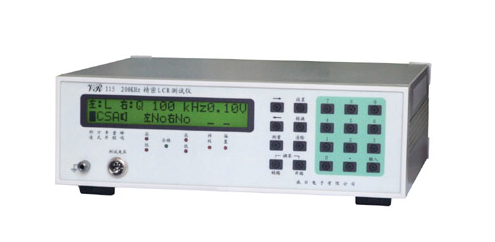

測試儀
市場上有各種各樣的測試儀，從簡單的電壓探筆到非常精密復雜的數字多用表 (DMM)，應有盡有。測量電壓的測試儀具有高輸入阻抗，使其不太可能會發生過流的情況。所以，電壓測量的輸入一般不設計有保險絲保護功能，而是采用過壓保護功能。但是，如果同一測試儀被設計為還能測試電流，則需要保險絲。（相關閱讀：自恢復保險絲選型要點分析,自恢復保險絲如何選型）
電流測量輸入通常采用簡單的分流電路，被測電流要流過該電路。該分流電路的阻抗大約為0.01Ω左右。再加上測試線的阻抗（大約0.04Ω），則總阻抗不足0.1Ω。當用戶將該電路與其它負載相串聯來測量電路的電流時，該阻抗是足夠的。但是，當將該電路跨接于一個電壓源時，比如說插到客廳的插座，情形則完全不同。這是同時測量電壓和電流的人員最常犯的一個錯誤。
在利用連接到電流輸入插孔的測試線測量過電流之后，用戶會試圖進行電壓測量，而忘記了測試線連接到的是安培插孔，實際上造成了電壓源兩端短路。多年之前，當模擬儀表是進行這些測量的唯一可選儀器時，這種錯誤幾乎可以破壞儀表的機件（頂部插塞上的插針），更不用說內部的電路了。
為了防止經常發生這種事情，儀表制造商首先是將儀表的測試線插座串聯一個保險絲，作為廉價而有效的防止這種低級錯誤的一個措施。如今，絕大多數制造商在設計其儀表時，仍然在電流測量電路中使用保險絲保護功能。隨著技術的發展，保險絲設計技術也有了很大的進步。盡管設計儀表的人非常了解熔斷的全面影響，但大多數儀表用戶卻對此知之甚少。
當犯了這種低級錯誤，在電流插孔上跨接了電壓時，人們可能會對沒有毀壞儀表而感到欣慰。但是，接下來就會因為在再次測量電流之前不得不更換新的保險絲而感到郁悶。而更麻煩的是，當多人共用儀表時，某人燒壞了保險絲卻將儀表放在一邊，讓毫無疑心的用戶遭遇到故障。
測試儀
在這種情況下，錯誤的保險絲（或者連接保險絲和電路的導線）和測試線所形成的短路電路幾乎會產生無限的能量。保險絲（或導線）中的金屬成分被快速加熱，并開始汽化，形成小的爆炸。當使用了錯誤的保險絲時，保險絲罩會因為受到爆炸力的沖擊而猛地打開，當遇到無限的氧氣時，就會形成等離子火球。而測試線也可能會開始熔化，火焰和熱金屬就會迅速接觸到您的手、胳臂、臉和衣服。儀表得到能量的時間、可供使用的氧氣量，以及防護用品（例如面罩和防護手套）將決定您受傷害的程度。
這一切都發生在幾毫秒的時間之內，對錯誤發出反應的時間非常有限。幸運的話，您會擺脫測試線或儀表，從而斷開電路。但是不能僅靠運氣，使用合適的保險絲即可完全避免這種事故。(推薦閱讀:低壓電源產品中的過流器件自恢復保險絲的應用)
所以為了避免上述情況的發生，我們在使用測試儀的時候要注意很多情況，尤其是測試儀保險絲的選用情況，一般在測試儀的使用手冊上關于測試儀的結構以及保險絲的選用都由明確數據的表明，所以大家在使用時候要仔細閱讀使用說明書，這樣才能更安全的使用測試儀。
