自恢復保險絲在汽車USB系統中的應用
現在的汽車普遍帶有USB 3.0 端口。除了過流和過壓保護，使用高速USB和HDMI等其他高速接口的敏感電子裝置也需要靜電放電(ESD)保護。三種不同類型的電路保護器件能夠幫助避免這些潛在的破壞性事件。

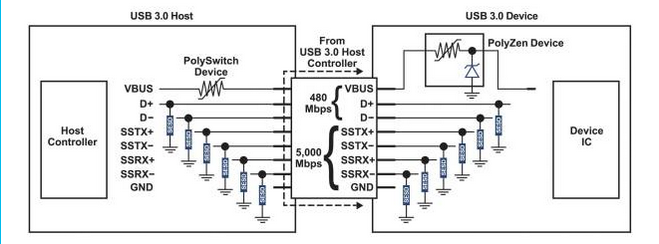

USB 3.0的設計采用了電路保護器件，在電源端口幫助防止過流(PTTC、左側) 和過壓 (PolyZen、右側)損壞，及在數據端口防止ESD (SESD 器件)事件
PolySwitch聚合物正溫度系數(polymeric positive temperature coefficient, PPTC)器件可以提供USB應用中的可自恢復保護(如圖左側所示)。將PolySwitch PPTC器件放置在USB電源的VBUS端口，可限制短路事件中的電流，它還可以幫助防止突然短路引起的損壞，并且幫助達到UL60950符合性。（相關閱讀：自恢復保險絲在電子煙中的應用）
USB 3.0的設計采用了電路保護器件，在電源端口幫助防止過流(PTTC、左側) 和過壓 (PolyZen、右側)損壞，及在數據端口防止ESD (SESD 器件)事件
對于USB 3.0應用中的過壓保護，PolyZen器件使用了一種混合方式，集成了以熱耦合方式聯結的一個齊納二極管和一個PPTC器件。PolyZen器件可以用在USB端口中，以幫助預防當插入USB端口時，如果上游的穩壓器故障，防止高電壓損壞元器件。
最后，針對ESD保護的電路保護產品如硅ESD (SESD)器件，可以放置在USB數據線上。這些超緊湊型(0402和0201尺寸)器件具有USB 3.0等高速應用所需的低電容。（推薦閱讀：貼片自恢復保險絲的主要參數和應用范圍）
