貼片自恢復保險絲測試指南
近日，有很多客戶反映關于貼片自恢復保險絲的測試問題，感覺自己怎么測試數據都不對，今天，小編特意整理相關知識，一起解答這些問題。

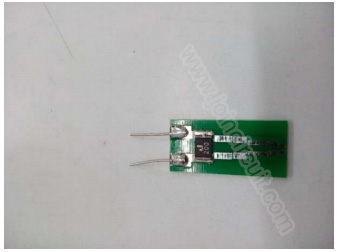

貼片自恢復保險絲
測試流程如下：
1. 初始內阻Rimin 測量：拆包裝，拿出保險絲，測量保險絲的內阻；
2. 焊接：將保險絲通過回流焊焊接在PCB上，PCB上連接有引線，便于進行電性能測試（如上圖所示）；
3. 保持電流Ihold測試：選用直流恒壓恒流源進行測試。將電壓調節到規格書規定的電壓Vmax，電流調節到規格書規定的保持電流Ihold，通電15分鐘；(相關閱讀：貼片自恢復保險絲產品信息)
4. 動作電流Itrip測試：選用直流恒壓恒流源進行測試。將電壓調節到規格書規定的電壓Vmax，電流調節到規格書規定的保持電流Itrip，通電5分鐘；
5. R1max測試：將動作后的保險絲放置冷卻1小時，測量保險絲的內阻。
測試標準：
1. 測試環境為25℃的室溫環境，無光照、無熱輻射；
2. 保險絲初始內阻Rimin 需在規格書范圍內；
3. 保險絲在Ihold電流下保持15分鐘不動作，判定為合格；
4. 保險絲在Itrip電流下5分鐘以內動作，判定為合格；
5. 保險絲動作后內阻R1max需在規格書范圍內。(推薦閱讀：貼片保險絲中常見的參數釋義)
以上信息就是小編為大家整理的一些貼片自恢復保險絲的測試指南，還有什么疑問的可以聯系在線業務員或者直接和對接銷售業務進行溝通，我們會給出更具體詳細的方案給大家。
