TVS管的使用指南
TVS管和自恢復保險絲的結合使用在生活中的應用是非常廣泛的，因此，TVS管的使用方法不當會給整個電路造成一定影響，今天小編給大家簡單講講TVS管的使用指南，方便大家參考。
①TVS管使用時一般并聯在被保護電路上。為了限制流過TVS管的電流不超過管子允許通過的峰值電流IPP，應在線路串聯加限流元件，如電阻、自恢復保險絲、電感等。
②擊穿電壓VBR的選擇：TVS管的擊穿電壓應根據線路最高工作電壓US按公式：VBRmin≥1.2US 或 VRWM ≥1.1US 選擇。(相關閱讀：TVS二極管在電路設計中的六大應用)
③脈沖峰值電流IPP的選擇：當TVS管單獨使用時，要根據線路上可能出現的最大浪涌電流來選擇合適的型號。當TVS管在放電管后作為第二級保護時，一般用500W～600W的就可以了。

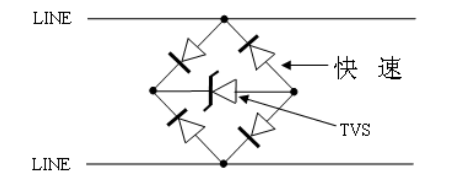

④用于信號傳輸電路保護時，一定要注意所傳輸信號的頻率或傳輸速率。當信號頻率或傳輸速率較高時，應選用低電容系列的管子：信號頻率（傳輸速率）≥10MHz（Mb/s），Cj≤60pF；信號（傳輸速率）≥100 MHz（Mb/s），Cj≤20pF。當?shù)碗娙菹盗腥詽M足不了要求時，就應把TVS管串聯到高速二極管組成的橋路中，如下圖所示。(推薦閱讀：TVS管和壓敏電阻的區別是什么)
TVS管
通過以上介紹，相信大家對tvs 管的使用方法有了一個更深的認識，如果還有什么不懂的地方，歡迎大家在聯系我們頁面給小編留言，我們會在第一時間給您答復。
