平板電腦中自恢復保險絲的應用問題
平板電腦是現在個人應用的數碼產品，能完成大部分桌面電腦的功能，所以應用非常廣泛。平板電腦主要由內置電源（鋰離子電池）與主控板及LCD顯示部分組成。外接口有USB與SD卡、耳機接口等。
PTC在平板電腦產品的具體使用方法：
⑴、用在什么部位？A、 jdtfuse可應用在平板電腦鋰離子電池電源的輸出端與主控制電路的電源輸入端之間；B、 jdtfuse應用于控制電路與USB串行數據接口之間。（相關閱讀：自恢復保險絲PPTC在面條機中的過流保護應用）
⑵、解決什么問題？
a)自恢復保險絲應用于平板電腦電源的輸出端與控制電路的電源輸入端之間；主要解決平板電腦因控制電路的短路、過載、以及防止裝配生產中控制電路板的短路對鋰電池電源電路的損壞。
b) jdtfuse用于控制電路輸出與USB接口的5V電源線上，主要是為了避免USB負載短路使平板電腦的控制電路燒壞、同時也避免誤輸入灌電流使平板電腦內部電路燒壞。
⑶、具體的用法？（相關知識：自恢復保險絲在加濕機中的過流保護應用）
a)在平板電腦鋰電池電源的輸出端與控制電路的電源輸入端之間，串聯一個ASMD1812-260/300等視電流大小而定，有的平板電腦功率稍大。
b)在控制電路輸出與USB接口的5V電源線上，串聯一個ASMD1812-075/1210-075即可，視電流大小而定。
具體應用位置見下圖所示：
⑷、是否還有其他保護方法？較早在PTC推廣應用以前應用最多的，是應用一次性電流保險絲，因頻繁的維修維護成本高而淘汰了，現在也有應用一次性保險管的，只是應用較大電流的保險管，斷的少，更多的是應用保險電阻，這種方案也會逐步淘汰，而最終應用PPTC。（推薦閱讀：LED照明的過流保護器件應用要點分析）

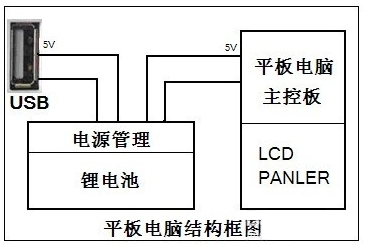

平板結構示意圖
PTC在平板電腦產品的具體使用方法：
⑴、用在什么部位？A、 jdtfuse可應用在平板電腦鋰離子電池電源的輸出端與主控制電路的電源輸入端之間；B、 jdtfuse應用于控制電路與USB串行數據接口之間。（相關閱讀：自恢復保險絲PPTC在面條機中的過流保護應用）
⑵、解決什么問題？
a)自恢復保險絲應用于平板電腦電源的輸出端與控制電路的電源輸入端之間；主要解決平板電腦因控制電路的短路、過載、以及防止裝配生產中控制電路板的短路對鋰電池電源電路的損壞。
b) jdtfuse用于控制電路輸出與USB接口的5V電源線上，主要是為了避免USB負載短路使平板電腦的控制電路燒壞、同時也避免誤輸入灌電流使平板電腦內部電路燒壞。
⑶、具體的用法？（相關知識：自恢復保險絲在加濕機中的過流保護應用）
a)在平板電腦鋰電池電源的輸出端與控制電路的電源輸入端之間，串聯一個ASMD1812-260/300等視電流大小而定，有的平板電腦功率稍大。
b)在控制電路輸出與USB接口的5V電源線上，串聯一個ASMD1812-075/1210-075即可，視電流大小而定。

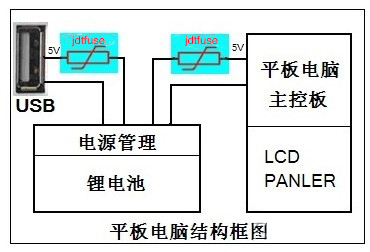

具體應用位置見下圖所示：
平板電腦結構框圖
⑷、是否還有其他保護方法？較早在PTC推廣應用以前應用最多的，是應用一次性電流保險絲，因頻繁的維修維護成本高而淘汰了，現在也有應用一次性保險管的，只是應用較大電流的保險管，斷的少，更多的是應用保險電阻，這種方案也會逐步淘汰，而最終應用PPTC。（推薦閱讀：LED照明的過流保護器件應用要點分析）
