彩電中保險絲故障的分析
時代在進步，社會在發展，由古時候的大熒屏到家家戶戶都有的黑白電視機，最后上升到彩色電視。茶余飯后的消遣，彩色電視是陪伴大家一路走來的忠實“伴侶”，然而在彩色電視機的使用過程中，偶爾會遇見一些保險絲故障問題，今天，小編給大家簡單講講。
開關電源電路是彩電很重要的一個電路，它提供了整機所有的工作電壓。開關電源工作在大電流、高電壓狀態下，是一個易發故障的電路，所以彩電在開關電源電路中都設置了交流玻璃保險絲管，一旦負載電流過大或意外事故發生，保險絲很快就會熔斷開路，起到保護整機電路的作用。
保險絲是否熔斷，一般可用萬用表電阻擋檢測，若其阻值呈無窮大則表明保險絲已熔斷；也可以直接觀察，若玻璃管內呈灰白色煙霧狀或管壁發黑，也表明保險絲已熔斷；若保險絲已熔斷，開機時就聽不到機內消磁噪聲或繼電器吸合、釋放時發出的“嗒嗒”聲。彩電保險絲管內的熔絲是由一種特殊規格材料制成的，一般不可用普通型保險絲管代替，但在應急情況下可用大于原規格的1.5～2.5 倍容量的普通保險絲管代替，待購得同型號件時更換。(相關知識：自恢復保險絲性能參數)

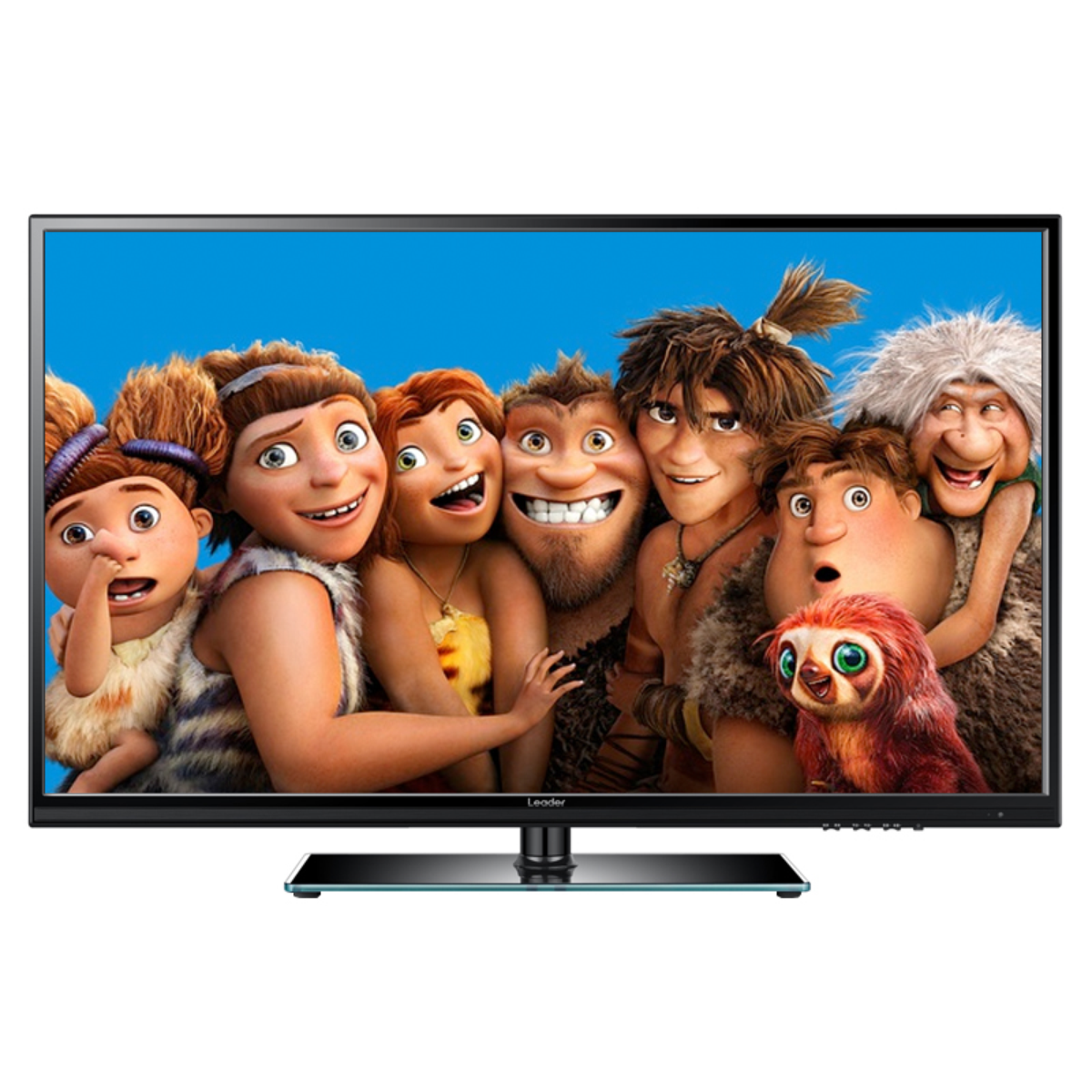

彩色電視
保險絲熔斷，表明電路中出現短路故障，通常有三種故障現象：一是當保險絲管通過額定電流的 1.5～2.5 倍電流時，保險絲管的熔絲是緩慢熔化的，其形狀很特別，一般是從中間斷開，斷面呈球狀，這是由于表面張力形成的，而且端面距離很短，即熔斷的熔絲中間的一小段。
二是當電流增大到額定電流的5～8倍電流時，熔斷時間縮為1秒，熔絲不是只有一處斷開，而是有好幾處。這是由于大電流使熔絲快速升溫，使幾個薄弱點立即熔斷，玻璃管內呈灰白色煙霧狀。
三是當通過的電流更大時，此時看到的保險絲管內部的管壁上已經發黑，熔絲已不復存在，原來大電流已使熔絲氣化而粘在玻壁上。
在分析保險絲熔斷時，可以根據熔斷的不同現象來推斷，電路是嚴重短路還是由于偶然引起 的熔斷。例如，電源電壓的偶然升高，或者檢修后保險絲管容量過小引起的熔斷。所以，當發現 保險絲熔斷時，應先察看是屬第一種現象還是第二、三種現象。（相關閱讀：SMD貼片保險絲市場前景簡析）
如果是屬于第一種現象(當然這種現象并不常見)即由稍有過流(或過壓)引起的，可以換一相同規格的保險絲管試之，如果無問題，則表明是偶然現象引起的，這種現象一般是交流電壓的升高引起，特別是農村山區偏遠地區，夜間電壓可上升到280V左右，已超出彩電電源電壓穩壓范圍。
如果是屬于第二、三種現象，則千萬不可貿然試機，否則會擴大故障。此時電路中肯定有元件擊穿短路，必須檢修電路。開關電源保險絲熔斷時，常會呈無光、無圖、無聲的三無現象。檢修時，最好將所有負載都斷開，并在+B輸出端與地之間接一個假負載(60W 或100W的白熾燈)，這樣可避免檢修過程中損壞負載元件。
開機即燒保險絲管故障，主要原因有：220V輸入路徑中的高頻濾波網絡有短路現象(如相線 和中性線之間的電容擊穿、互感濾波器初次級短路等)、整流濾波電路中存在著嚴重短路現象(如整流二極管或二極管兩端并聯的電容擊穿)、+B濾波電容嚴重漏電或擊穿、開關振蕩管及開關管(或開關電源厚膜集成電路內的開關管)損壞，消磁電路中消磁線圈、消磁電阻短路以及其他一些元件的擊穿短路等。
以上是小編為大家簡單講解的部分關于彩電中保險絲故障的部分原因解析，如果還有什么不懂的問題，歡迎大家在聯系我們頁面給小編留言，我們會在第一時間給您答復。（推薦閱讀：自恢復保險絲如何在安防系統中得到應用）
